A investida suíça.

Em 1963, Max Hetzel saiu da Bulova e voltou para Suíça como Diretor de Pesquisa Aplicada do Laboratório Suíço para Pesquisas Relojoeiras (‘Laboratoire Suisse de Recherches Horlogère’, LSRH), em Neuchâtel. Ali, foi o responsável pelo desenvolvimento do Swissonic, a versão local do movimento diapasão.

Pronto em 1965 pelas mãos do Centro Eletrônico Relojoeiro (‘Centre Électronique Horlogère, o famoso CEH), o Swissonic tinha um desenho bem diferente do Accutron, a fim de se evitar a infração da patente da Bulova, porém, ainda assim a empresa conseguiu bloquear a produção do movimento, que jamais foi comercializado (apenas três unidades produzidas).

Swissonic 100:

Swissonic 100

Freqüência: 480 Hz
Precisão: +/- 1,5 segundos/dia
Dentes da engrenagem motora: 200
Diâmetro da engrenagem motora: 1,5 mm

Em novembro de 1968, a Bulova e a Ébauches SA. firmaram um acordo de licenciamento permitindo que esta produzisse movimentos utilizando a tecnologia diapasão. Nestas bases, em menos de um ano o projeto do “Mosaba” (‘Montre sans balancier’, “Relógio sem balanço”) estava concluído. Em 1969, o ESA 9162 foi lançado comercialmente, sendo um sucesso estrondoso de vendas.

O movimento da Ébauches SA. é o ápice tecnológico dos movimentos diapasão em termos de qualidade de construção, Diapasão do ESA 9162robustez e precisão. Seu principal diferencial é a presença de dois pequenos microreguladores na base do diapasão, que são utilizados para compensação do elemento ressonador. Isto possibilita que o movimento seja imediatamente regulado para uso tanto com as antigas baterias de mercúrio, de 1,35 V, quanto para as novas de óxido de prata, de 1,55 V. Permite também o ajuste da distância entre as pontas da forquilha, a fim de compensar o efeito da idade sobre o magneto permanente.

Funcionamento do ESA cal. 9162

Outro destaque é sua construção modular: o primeiro módulo, chamado “módulo do mecanismo”, contém a platina principal, mecanismo de data, minuteria e as engrenagens de redução restantes. O segundo módulo, chamado “módulo do oscilador”, contém a ponte traseira, diapasão, circuitos eletrônicos, engrenagem motora e primeira engrenagem de redução.

Módulo do mecanismo do ESA 9162

Módulo do oscilador do ESA 9162

Em 1970, a ESA encomendou secretamente à Dubois Dépraz SA. um módulo cronógrafo para ser utilizado no calibre ESA 9162. O novo calibre, lançado em 1972, foi denominado ESA 9210: o primeiro e único cronógrafo diapasão produzido!

ESA 9162:

ESA cal. 9162

Introdução: 1969
Diâmetro: 29,00 mm
Espessura: 4,85 mm
Rubis: 12
Freqüência: 300 Hz
Alimentação: 1,35 V ou 1,55 V
Variantes:

9162 (com data, 1969)
9164 (com dia e data, 1969).
Este calibre foi utilizado por diversas marcas: Baume & Mercier como “Tronosonic” (calibres 19162 e 19164), Certina como “Certronic” (calibres 29.151 e 29.152), Derby como “Mosaba”, Eterna como “Eternasonic” (calibres 1550 740 e 1551 742), Longines como “Ultronic” e “Titronic” (calibres 6312 e 6332), Movado e Zenith como “XL-tronic” (calibres 500 e 505), Omega como “Electronic f300 Hz” (calibre 1250), Rado como “Electrosonic” (calibres 740 e 742), e Tissot como “Tissonic” (calibres 2010 e 2020).



ESA 9210: ESA cal. 9210
Introdução: 1972
Diâmetro: 30,40 mm
Espessura: 7,95 mm
Rubis: 12
Freqüência: 300 Hz
Alimentação: 1,35 V ou 1,55 V
Variantes:

Este calibre foi utilizado por Baume & Mercier (calibre 19210), Certina (calibre 749), Derby, Longines (calibre 749.2) e Omega (calibre 1255).

Observações:

O módulo do cronógrafo foi construído exclusivamente em cima da variação ESA 9164 do Mosaba. A disposição dos acumuladores e segundeiro é a mesma do ETA 7750. A produção total foi de 21.000 unidades.

A Omega SA. teve um especial interesse na tecnologia diapasão, sendo a maior fabricante suíça de relógios com este sistema. Seus Electronic f300 Hz, a maioria certificada como cronômetro, são os modelos mais comuns de serem encontrados no Brasil com esta tecnologia, mais até que os próprios Accutron.

Max HetzelTamanho interesse motivou a empresa a desenvolver seu próprio movimento: o Omega Megasonic.

Com a colaboração do próprio Max Hetzel, a Omega lançou os modelos Megasonic em 1973, sob as linhas Constellation e Seamaster.

Composta dos calibres 1220, com data, e 1230, com dia e data, os Megasonic eram completamente diferentes de tudo o que já havia sido lançado em termos de diapasão: primeiro, a freqüência subiu para incríveis 720 Hz; segundo, o diapasão, assimétrico, possuía apenas uma extremidade móvel, sendo a outra fixa na platina; terceiro, e mais radical, foi introduzido um micromotor magnético, no que seria o primeiro passo em direção aos micromotores utilizados posteriormente nos relógios quartzo.Diapasão do Omega cal. 1220

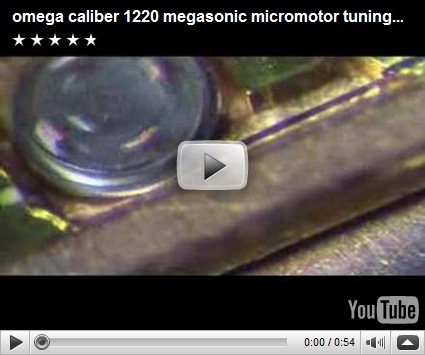

Em razão da velocidade de ressonância do diapasão (720 vezes por segundo!), haveria um desgaste muito prematuro dos componentes caso a transmissão do movimento se desse mecanicamente. A solução foi o uso de um micromotor que se acopla magneticamente às engrenagens redutoras, com desgaste zero entre estes componentes mais sensíveis.Micromotor 'La Souris' do Omega cal. 1220

Este micromotor, apelidado por Hetzel de ‘La souris’ (“O camundongo”, em francês), é uma característica única deste movimento: trata-se de um pequeno compartimento de cobre selado hermeticamente, com interior preenchido em óleo. Dentro, há uma minúscula engrenagem motora, com apenas 1,2 mm de diâmetro e imãs polarizados em sua circunferência, flanqueada por duas palhetas com rubis; uma de cada lado.

Micromotor do Omega cal. 1220

Fixado na extremidade móvel da forquilha, o micromotor vibra com o movimento do diapasão, fazendo com que a engrenagem motora sacoleje ali dentro. Nesse sacudir, a engrenagem se apóia nas mencionadas palhetas, induzindo assim seu movimento, que é transmitido magneticamente às engrenagens redutoras, que a partir daí dão vida ao relógio.

Modelo de funcionamento do micromotor 'la souris' do Omega cal. 1220
Funcionamento do Omega cal. 1220
Omega 1220:

Omega cal. 1220

Introdução: 1973
Diâmetro: 29,00 mm
Espessura: 5,00 mm
Rubis: 15
Freqüência: 720 Hz
Alimentação: 1,35 V
Variantes:

1220 (com data, 1973)
1230 (com dia e data, 1973).

Observações:

A produção total, incluído ambas as variantes, foi de 43.000 unidades.
